Причина эффекта «ползучести» крупных гидроцилиндров и комплексное устранение неисправностей. Решение проблемы нестабильной работы тяжёлого промышленного оборудования

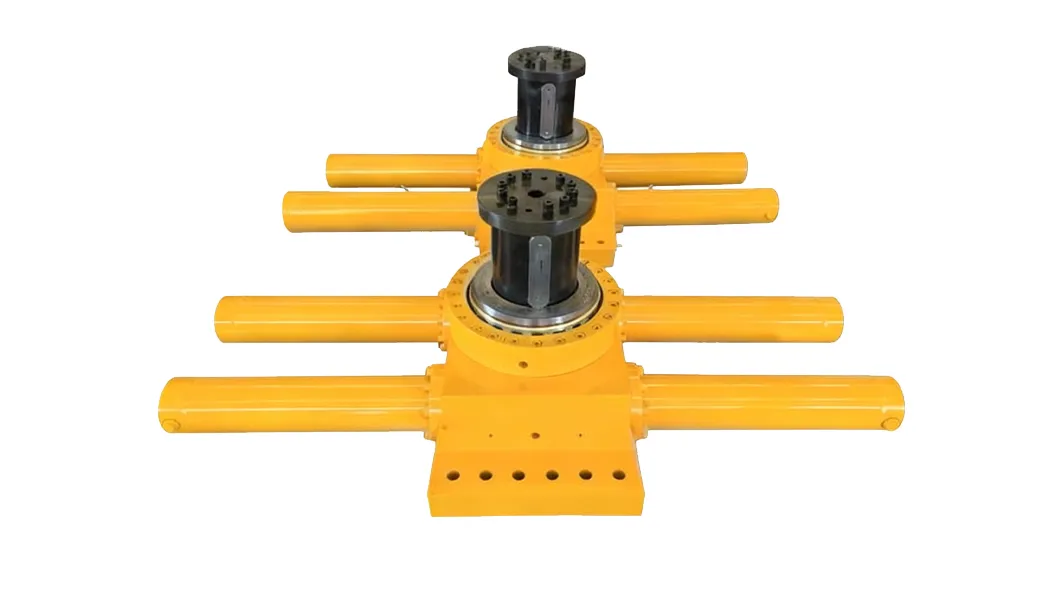

В горнодобывающей отрасли, строительной инфраструктуре и крупных комплектных промышленных установках именно крупные гидроцилиндры выполняют функцию основного силового привода. В условиях русскоязычного региона — при высоких нагрузках, низких температурах и режиме непрерывной эксплуатации — наиболее частой и критичной неисправностью крупных цилиндров является эффект «ползучести» (рывковое перемещение), заклинивание, прерывистое движение и недостаточное тяговое усилие. Эта неисправность не приводит к немедленному выходу оборудования из строя, однако вызывает вибрацию при работе, снижение точности операций, нарушение производственного ритма, длительные простои для ремонта — и, как следствие, существенное увеличение эксплуатационных расходов предприятия.

ООО «Лучжоу Цзюйли Гидравлика», опираясь на многолетний опыт проектирования, производства и пусконаладки крупных промышленных гидроцилиндров, на основе анализа наиболее распространённых в отрасли проблем — ползучести, недостаточного тягового усилия, засорения гидромагистралей — подготовило стандартизированные методы диагностики и практического устранения неисправностей. Цель — помочь промышленным предприятиям русскоязычного региона оперативно локализовать проблему, быстро восстановить работоспособность оборудования и минимизировать потери от остановки производства.

I. Основные причины эффекта «ползучести» крупных цилиндров и способы их устранения

Появление низкоскоростной «ползучести» и неравномерности хода крупного гидроцилиндра обусловлено двумя ключевыми конструктивными факторами: недостаточной жёсткостью силовой конструкции и отклонениями точности монтажа.

1. Недостаточная жёсткость кинематической системы

У ряда крупных установок рамные конструкции и соединительные элементы обладают недостаточной жёсткостью. В процессе эксплуатации возникают упругие деформации, вся гидравлическая силовая система лишается стабильной жёсткой опоры — это напрямую вызывает вибрацию штока при выдвижении/втягивании и прерывистую ползучесть.

Способ устранения: усиление соединительных конструкций оборудования, повышение общей жёсткости комплектных механических элементов для максимального снижения упругих деформаций при работе и обеспечения стабильной траектории перемещения штока.

2. Отклонения точности сборки и монтажа цилиндра

Крупные цилиндры отличаются значительными габаритами и массой, к ним предъявляются крайне высокие требования по соосности сборки и плоскости монтажа. Недостаточная точность заводской сборки или ошибки при установке на объекте приводят к неравномерному сопротивлению при ходе штока и устойчивому эффекту ползучести. Необходимо, чтобы производитель строго контролировал технологию заводской сборки, а потребитель выполнял стандартизированный монтаж и юстировку — это позволяет исключить проблему сборочных отклонений на начальном этапе.

Для решения типовой проблемы проворачивания и отклонений от соосности крупных цилиндров в отрасли применяются два проверенных конструктивных решения, подходящих для всех типов крупных промышленных цилиндров:

• Установка антифрикционной (стопорной) шайбы — ограничивает поперечные отклонения и колебания штока.
• Применение бесфланцевой стопорной винтовой конструкции — фиксирует положение элементов, повышает общую конструктивную жёсткость и исключает смещение при работе.

II. Типовые неисправности крупных цилиндров и стандартизированные методы их устранения

Помимо ползучести, к наиболее частым неисправностям крупных цилиндров в полевых условиях относятся: аномальное трение уплотнений, попадание воздуха в гидросистему и засорение клапанной арматуры. Стандартизированные методы диагностики и устранения приведены ниже.

1. Избыточное трение из-за тугой посадки и чрезмерного усилия прижатия уплотнений

Нерациональный зазор сопряжения штока с направляющей втулкой, нестандартная обработка уплотнительных колец, чрезмерное преднатяжение V-образных уплотнений — всё это приводит к превышению допустимого внутреннего трения в цилиндре, вызывая заклинивание, замедленный ход, ползучесть и вибрацию.

Способ устранения:

• Сопряжение штока и направляющей втулки строго выполняется с допуском по стандарту H8/f8.
• Все уплотнительные элементы изготавливаются и подбираются в строгом соответствии с государственными стандартами.
• При использовании V-образных уплотнений — точная регулировка усилия преднатяжения для обеспечения оптимального баланса между герметичностью и плавностью хода.

2. Попадание воздуха внутрь цилиндра

Попадание воздуха в гидравлическую магистраль — распространённая причина вибрации, нестабильности хода и прерывистой работы цилиндра. Воздух обладает высокой сжимаемостью и нарушает стабильность давления в гидросистеме, приводя к неравномерному силовому выходу. Одновременно износ и старение уплотнений в зоне возвратно-поступательного движения штока приводят к эффекту подсоса воздуха при возникновении разрежения, формируя порочный круг.

Способ устранения:

• Полное удаление воздуха из системы через специальный спускной клапан цилиндра.
• Комплексная проверка уплотнений в зоне хода штока — при обнаружении износа, деформации или негерметичности немедленная замена на качественные уплотнительные комплекты для полного исключения подсоса воздуха.

III. Диагностика недостаточного тягового усилия цилиндра, вызванного неисправностью перепускного клапана

Во многих случаях недостаточное тяговое усилие крупного цилиндра и невозможность привода номинальной нагрузки обусловлены не повреждением самого цилиндра, а неисправностью перепускного (предохранительного) клапана гидросистемы. Попадание пыли и механических частиц внутрь клапана вызывает заклинивание золотника в открытом положении. Гидравлическое масло непрерывно перепускается через байпасную линию обратно в бак, объём масла, поступающего в цилиндр, оказывается недостаточным — давление не достигает требуемого уровня, тяговое усилие не соответствует номинальным параметрам, нагрузка не приводится в движение.

При условии, что нагрузка оборудования соответствует номиналу, давление в системе достигает установленного значения перепускного клапана, но цилиндр по-прежнему не обеспечивает непрерывную стабильную работу, в первую очередь необходимо проверить чистоту перепускного клапана и состояние золотника, удалить загрязнения из гидромагистрали и восстановить работоспособность клапана для обеспечения стабильного давления в гидросистеме.

IV. Общие важные правила при ремонте крупных гидроцилиндров

Крупные гидроцилиндры имеют сложную конструкцию и работают под высоким давлением. При замене комплектующих параметры резьбовых соединений на торцах цилиндра — тип резьбы, шаг — должны строго соответствовать чертежам (2D-документации) и официальной технической документации завода-изготовителя. Даже минимальное отклонение параметров резьбы приводит к нарушению герметичности соединения, неплотной посадке, конструктивным люфтам — и, как следствие, к утечкам масла, повреждению конструкции и выходу оборудования из строя. Это одна из наиболее часто упускаемых из виду, но критически важных деталей при ремонте крупных гидроцилиндров.

Заключение

Эффект ползучести, заклинивание, недостаточное тяговое усилие и другие неисправности крупных гидроцилиндров в подавляющем большинстве случаев обусловлены не дефектами самого изделия, а недостаточной точностью сборки, некорректным подбором уплотнений, загрязнением гидросистемы и несоответствием комплектующих стандартам. Для условий русскоязычного региона — с его длительными высокими нагрузками, низкими температурами и повышенной запылённостью — точная диагностика и стандартизированное техническое обслуживание позволяют существенно повысить стабильность работы крупных цилиндров, продлить срок службы оборудования и сократить затраты предприятия на простои и эксплуатацию.

ООО «Лучжоу Цзюйли Гидравлика» специализируется на проектировании и производстве крупных гидроцилиндров для тяжёлой промышленности и нестандартных гидравлических систем. Допуски сборки строго соответствуют стандартам промышленного класса. Конструкция уплотнений, системы защиты от заклинивания и предотвращения подсоса воздуха оптимизированы для эксплуатации в экстремальных условиях русскоязычного региона. Продукция адаптирована для горнодобывающей отрасли, крупной строительной техники, промышленных комплектных установок и других сфер применения.

Для зарубежных заказчиков компания предоставляет полный цикл сервисного обслуживания: диагностику неисправностей, пусконаладку на объекте, замену комплектующих и технические консультации — обеспечивая промышленные предприятия русскоязычного региона высокостабильными и простыми в обслуживании решениями в области крупной промышленной гидравлики.
